このシリーズのビームエクスパンダーには、内部のレンズだけが光軸に沿って回転することなく動くという利点があります。目盛り付きの調整リングで、より一層使いやすくなっています。取付ネジはM24x0.5、M33x0.4、M16x0,75、M22x0.75、M30x1のいずれかです。

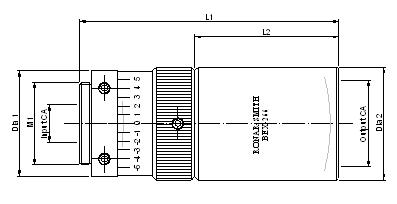

パーツ番号 | 倍率 | 入力径 (mm) |
出力径 (mm) |
M1 | 径1 (mm) |
径2 (mm) |
L1 (mm) |
L2 (mm) |
---|---|---|---|---|---|---|---|---|
BEX-266-1.5X | 1.5 | 8.0 | 24.0 | M22*0.75 | 30.0 | 30.0 | 63.7 | 46.2 |
BEX-266-2X | 2.0 | 8.0 | 24.0 | M22*0.75 | 30.0 | 30.0 | 73.0 | 55.0 |
BEX-266-3X | 3.0 | 10.0 | 23.0 | M22*0.75 | 30.0 | 30.0 | 68.7 | 38.2 |
BEX-266-5X | 5.0 | 10.0 | 23.0 | M22*0.75 | 30.0 | 30.0 | 69.6 | 58.6 |
BEX-266-7X | 7.0 | 6.0 | 19.0 | -- | 42.0 | 48.0 | 83.6 | - |
BEX-266-8X1 | 8.0 | 10.0 | 66.0 | M33*0.75 | 38.0 | 80.0 | 191.5 | 181 |
BEX-266-10X | 10.0 | 6.0 | 23.0 | M22*0.75 | 27.0 | 30.0 | 95.6 | 82.6 |
BEX-266-20X | 20.0 | 5.0 | 30.0 | M22*0.75 | 27.0 | 42.0 | 91.7 | 59.7 |
