ミニBETシリーズは、同じ外径20mm、ねじ山M16x0.75で、小型のCO2レーザに広く用いられています。

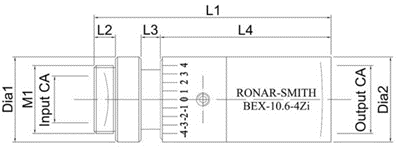

パーツ番号 | 倍率 | 入力径 (mm) |
出力径 (mm) |
径1 (mm) |
径2 (mm) |
L1 (mm) |
L2 (mm) |
---|---|---|---|---|---|---|---|
BEX-9.4/10.6-1.5Z | 1.5 | 12.0 | 14.0 | 20.0 | 20.0 | 44.1 | 29.1 |
BEX-9.4/10.6-2Z4 | 2.0 | 10.0 | 15.0 | 20.0 | 20.0 | 51.0 | - |
BEX-9.4/10.6-2.5Z1i | 2.5 | 10.0 | 16.0 | 20.0 | 20.0 | 32.5 | 25.0 |
BEX-9.4/10.6-3Z1 | 3.0 | 10.0 | 16.0 | 20.0 | 20.0 | 61.0 | 45.0 |
BEX-9.4/10.6-3H | 3.0 | 10.0 | 15.0 | 20.0 | 20.0 | 61.0 | - |
BEX-9.4/10.6-3A1 | 3.0 | 10.0 | 15.0 | 20.0 | 20.0 | 59.0 | - |
BEX-9.4/10.6-3A | 3.0 | 10.0 | 15.0 | 20.0 | 20.0 | 61.0 | - |
BEX-9.4/10.6-3.3Z1 | 3.3 | 10.0 | 15.0 | 20.0 | 20.0 | 69.0 | 58.0 |
BEX-9.4/10.6-3.5Z | 3.5 | 10.5 | 16.0 | 20.0 | 20.0 | 18.9 | 27.9 |
BEX-9.4/10.6-4Z | 4.0 | 10.0 | 16.0 | 20.0 | 20.0 | 55.0 | 40.0 |
BEX-9.4/10.6-5Z | 5.0 | 10.0 | 16.0 | 20.0 | 20.0 | 58.0 | 43.0 |
BEX-9.4/10.6-6Z2 | 6.0 | 10.0 | 15.0 | 20.0 | 20.0 | 60.0 | 45.0 |
