このシリーズのビームエクスパンダーには、内部のレンズだけが光軸に沿って回転することなく動くという利点があります。目盛り付きの調整リングで、より一層使いやすくなっています。取付ネジはM24x0.5、M33x0.4、M16x0,75、M22x0.75、M30x1のいずれかです。

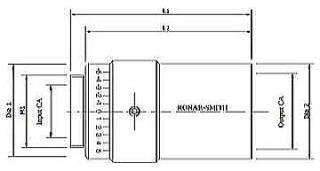

型番 | 倍率 | 入力径 (mm) |
出力径 (mm) |
M1 | 径1 (mm) |
径2 (mm) |
L1 (mm) |
L2 (mm) |
---|---|---|---|---|---|---|---|---|
BEX-532-1.5x1 | 1.5 | 10.0 | 21.0 | M30*1 | 37.0 | 34.0 | 78.1 | 36.2 |
BEX-532-2XA | 2.0 | 13.0 | 23.0 | M22*0.75 | 30.0 | 30.0 | 82.7 | 67.7 |
BEX-532-2X2 | 2.0 | 8.0 | 23.0 | M22*0.75 | 33.0 | 36.0 | 54.8 | 45.8 |
BEX-532-4X | 4.0 | 6.0 | 23.0 | M22*0.75 | 30.0 | 30.0 | 83.0 | 67.0 |
BEX-532-5Xi | 5.0 | 8.0 | 24.0 | M30*0.5 | 30.0 | 30.0 | 83.0 | 65.0 |
BEX-532-6Xi | 6.0 | 6.0 | 23.6 | M22*0.75 | 30.0 | 30.0 | 83.0 | 67.0 |
BEX-532-6X2 | 6.0 | 5.0 | 17.0 | - | 17.0 | 17.0 | 70.6 | - |
BEX-532-8X1 | 8.0 | 6.0 | 16.0 | - | 25.0 | 25.0 | - | 67.0 |
BEX-532-10X2 | 10.0 | 4.0 | 30.0 | M22*0.75 | 36.0 | 42.0 | 82.2 | 73.2 |
BEX-532-10Xi | 10.0 | 6.0 | 23.0 | M22*0.75 | 30.0 | 30.0 | 83.0 | 67.0 |
BEX-532-12X | 12.0 | 7.0 | 24.0 | M22*0.75 | 30.0 | 30.0 | 83.0 | 67.0 |
BEX-532-15X | 15.0 | 6.0 | 32.0 | M30*1 | 40.0 | M43*0.5 | 85.0 | 67.0 |
BEX-532-15V | 15.0 | 6.0 | 32.0 | M22*0.75 | 40.0 | 45.0 | 85.0 | - |
BEX-532-18X | 18.0 | 5.0 | 40.0 | 20.5mm | 20.5 | 47.0 | 176.5 | 163 |
BEX-532-20X-Q | 20.0 | 8.0 | 32.0 | M22*0.75 | - | 45.0 | 92.3 | 75.3 |
BEX-532-30X | 30.0 | 5.0 | 38.0 | M22*0.75 | 30.0 | 46.0 | 108.7 | 123 |
