レーザ&アクセサリーLaser and Accessory

取扱製品

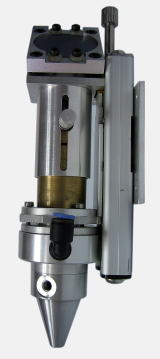

LCHシリーズ- 単一ファイバーレーザ切断機ヘッド

レーザ切断機ヘッドは、切断する試料にレーザビームを集光させるレーザ切断機の一部です。
反射ミラー、焦点レンズ、ノズルおよびガス・水ジェットを含むコンポーネントです。
レーザ光を反射し、拡大したビームを小さなスポットに集光させて、アクリル樹脂や紙、布その他多くの材料をカットするために使用することができます。

おもな特徴

各レーザ切断機ヘッドは次のもので構成されています。
 ・1.5" 反射ミラー (反射率 >99.5%)
 ・可変反射ミラーマウント
 ・焦点距離選択の焦点レンズ
 ・組込式水冷/空冷装置
 ・線形ガイド装置
 ・ノズルおよびガスジェット・ポート

標準およびスイッチ式FLレーザ切断機ヘッドの仕様

 ・最大パワー:500W またはカスタム仕様の大出力
 ・冷却方法:水冷または空冷
 ・WD調整後の同軸度:+/- 0.1mm
 ・作業距離可変域:0mm-40mm
 ・X/Yのノズル調整範囲:+/-1mm
 ・Zレンジのノズル調整:+/-1mm
 ・最大入力ビーム径:24mm
 ・ミラー傾斜角:可変,+/- 3度

型 名 焦点距離(mm) レンズ径(mm) ミラー径(mm) 波長
LCH-10.6-2.0 50.8 25.4 38.1 10.6um
LCH-10.6-2.5 63.5 25.4 38.1 10.6um
LCH-10.6-5.0 127 25.4 38.1 10.6um
LCH-1064-100 127 25.4 50*3 1064nm

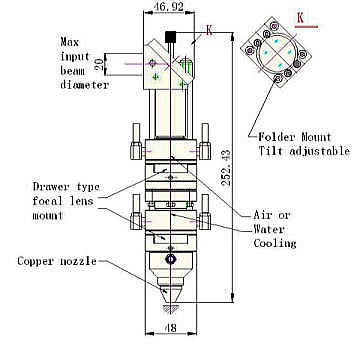

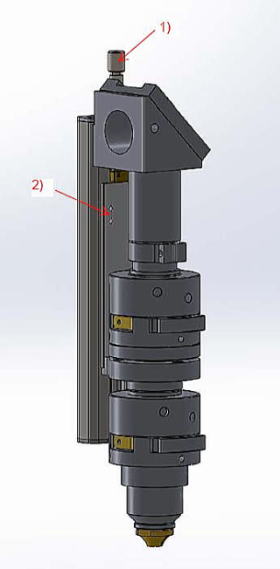

LDHシリーズ 切替式FLレーザ切断機ヘッド

切替式FLレーザ切断機ヘッドは、主として薄い金属ボード、厚いボードまたは厚いアクリル樹脂/木板を加工するCO2切断機に使われます。
短焦点は薄い金属ボードに、長焦点は厚いボードに使用されます。
焦点距離の変更は、引出型マウントに適切な焦点レンズを挿入することによって簡単に行うことができます。

おもな特徴

それぞれの切替式レーザ切断機ヘッドは次のもので構成されています。
 ・1.5" 反射ミラー (反射率 >99.5%)
 ・可変反射ミラーマウント
 ・異なる焦点距離の焦点レンズ切替可能
 ・引出形焦点レンズ・マウント
 ・ノズルおよびガスジェット・ポート
 ・内蔵水冷/空冷装置


型 名 焦点距離(mm) レンズ径(mm) ミラー径(mm) 波長
LDH-10.6-2.0/2.5 50.8/63.5 25.4 38.1 10.6um
LDH-10.6-2.5/5 63.5/127 25.4 38.1 10.6um

※ご要望により、1064nm Nd:YAG用レーザ切断機ヘッドも提供可能です。
