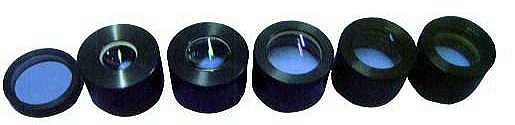

※Smarc シリーズ(O25)干渉計レンズは、Fujinon レンズに使用可
F | R0(mm) | 測定可能曲率半径 | 最大測定可能口径 | ||
---|---|---|---|---|---|
凹 | 凸 | 凹 | 凸 | ||
0.7 | 9.36 | 105 | 6 | 150 | 15 |
1.0 | 17.37 | 100 | 14 | 100 | 18 |
1.5 | 30.01 | 83 | 27 | 53 | 19 |
2.0 | 37.95 | 75 | 34.8 | 37.5 | 19 |
3.0 | 59.29 | 50 | 56 | 17 | 23 |
5.0 | 102.33 | 8 | 99 | 2 | 24 |
レンズのマッチングはfに依存: f=R/D, R:曲率半径,D;口径. もし F<fならば全口径は測定可能; もし F>fならば, 口径は全口径のf/F。
注: 凸側を測定する場合、曲率半径はR0より大きくなれず、測定もできない。口径は、凸側の最大測定可能口径以上にはできない。
※Smarc シリーズ(O25)干渉計レンズは、Fujinon レンズに使用可
F | R(mm) | 測定可能曲率半径 | 最大測定可能口径 | ||
---|---|---|---|---|---|
凹 | 凸 | 凹 | 凸 | ||
0.7 | 23 | 0~277 | 0~22 | 0~397 | 0~37 |
1.0 | 43 | 0~257 | 0~42 | 0~257 | 0~46 |
2.0 | 105 | 0~195 | 0~104 | 0~97 | 0~58 |
2.8 | 150 | 0~150 | 0~149 | 0~50 | 0~60 |
5.0 | 278 | 0~22 | 0~277 | 0~4 | 0~60 |
F | R(mm) | 測定可能曲率半径 | 最大測定可能口径 | ||
---|---|---|---|---|---|
凹 | 凸 | 凹 | 凸 | ||
0.7 | 23 | 0~ | 0~22 | 0~650 | 0~37 |
1.0 | 43 | 0~ | 0~42 | 0~450 | 0~46 |
2.0 | 105 | 0~ | 0~104 | 0~195 | 0~58 |
2.8 | 150 | 0~ | 0~149 | 0~100 | 0~60 |
5.0 | 278 | 0~ | 0~277 | - | 0~60 |
※D100 口径干渉計レンズはZYGOに使用可
F | R(mm) | 測定可能曲率半径 | 最大測定可能口径 | ||
---|---|---|---|---|---|
凹 | 凸 | 凹 | 凸 | ||
0.75 | 47.14 | 0~453 | 0~45 | 0~603 | 0~60 |
1.5 | 120 | 0~3800 | 0~118 | 0~253 | 0~90 |
3.3 | 317 | 0~183 | 0~315 | 0~60 | 0~96 |
5.0 | 490 | 0~10 | 0~487 | 0~2 | 0~98 |
7.0 | 667 | - | 117~665 | - | 0~98 |
11.0 | 1050 | - | 650~1030 | - | 0~98 |
F | R(mm) | 測定可能曲率半径 | 最大測定可能口径 | ||
---|---|---|---|---|---|
凹 | 凸 | 凹 | 凸 | ||
0.75 | 47.14 | 0~ | 0~45 | 0~ | 0~60 |
1.5 | 120 | 0~ | 0~118 | 0~ | 0~90 |
3.3 | 317 | 0~ | 0~315 | 0~ | 0~96 |
5.0 | 490 | 0~ | 0~487 | 0~ | 0~98 |
7.0 | 667 | 0~ | 0~665 | 0~ | 0~98 |
11.0 | 1050 | 0~ | 0~1030 | 0~ | 0~98 |
