レーザ距離計（Laser Rangefinder）

2023 年 2 月 13 日

前書き

レーザ距離計モジュールは、対象物の距離を測定し、その距離情報をホスト コンピュータに送信する機能を備えています。コンパクトで軽量な設計と操作のしやすさにより、効率的な測定に役立つ貴重なデバイスとなっています。レーザ ソースの波長は目に安全な範囲にあるため、安心して使用できます。さらに、このデバイスはあらゆるニーズに合わせてカスタマイズできます。


動作原理

図 1 および 2 に示すように、レーザ距離計は飛行時間原理を採用しており、レーザパルスがターゲットに向けて送信され、パルスがデバイスから出てターゲットで反射されるまでの合計時間に基づいて距離が決定されます。

　　　　図1. レーザ距離計の画像


　　　　図 2. レーザ距離計の概要


レーザ距離計の主な仕様は、以下の表 1 に記載されています。当社は、市場の類似製品と比較して、より小型でコンパクトなユニットを提供しています。


シリーズ　モジュール GTX2.0 GTX4.0 GTX8.0
波長 1.54 μm ± 0.02 μm 1.54 μm ± 0.02 μm 1.54 μm ± 0.02 μm
最大作動距離 3 km 6 km 10 km
最小作動距離 50 m 50 m 50 m
測距精度 ± 1 m ± 1 m ± 1 m
レーザビーム拡がり角 ? 0.5 mrad ? 0.5 mrad ? 0.5 mrad
指向安定性 ? 0.3 mrad ? 0.3 mrad ? 0.3 mrad
寸法 (mm) 72 X 50 X 35 105 X 60 X 40 120 X 85 X 65
重量 ~ 90 g ~ 100 g ~ 190 g
精度 ? 98 % ? 98 % ? 98 %
誤差率 ? 3 % ? 3 % ? 3 %

表１


レーザ距離計の動作温度はマイナス 40 度からプラス 55 度、保管温度はマイナス 50 度からプラス 70 度です。主な機能には、セルフチェック機能が組み込まれたシングル レンジング モードと連続レンジング モードがあります。 レーザ距離計の主なコンポーネントは、レーザ、送受信光学系、レーザ ドライバー、受信回路、低電圧電源、および情報プロセッサで構成されています。すべてのコンポーネントは、図 3 に示すように連携して動作します。

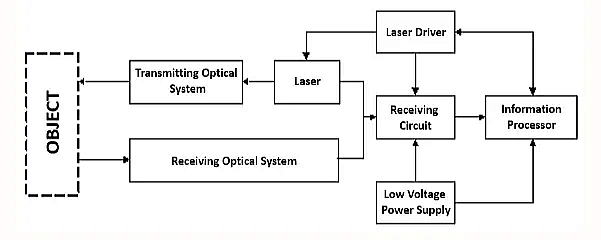

図3. レーザ距離計の操作レイアウト


用途

レーザ距離計は、障害物がない場合、視界が 26 km 以上、湿度が 50% 未満の条件での使用に適しています。平均故障間隔 (MTBF)、送信レーザ パルス数が 100 万以上で、測定の信頼性が優れているように設計されています。
このシステムは、次のアプリケーション シナリオで使用できますが、これらに限定されません。
