船舶構造の非破壊検査における赤外線熱画像技術

著者: Bryan Ng ? マーケティング マネージャー
公開日: 2022 年 12 月 30 日







前書き

赤外線熱画像システムは、造船業界における非破壊構造調査において重要な役割を果たします。非破壊検査技術は、造船プロセスを監視するために赤外線熱画像システムに依存しており、船の構造品質に関する有用な検出データと熱画像を提供し、従来の人間の視覚的判断の信頼性の低さを置き換えます。 熱画像技術は、そのシンプルさ、有効性、操作の容易さから、造船業界でますます人気が高まっています。この記事では、船舶構造の欠陥を検出する赤外線熱画像システムのアプリケーションを紹介します。


1. 船舶構造検査における赤外線熱画像システムのアプリケーション


船舶は通常、過酷な環境で稼働するため、構造品質を保証するために正確なテスト手順と最新の非破壊テスト技術が必要です。構造品質は、最終的に船舶の寿命、安全性、使用の信頼性、メンテナンス頻度、および総コストに影響します。実装が簡単な非破壊テスト技術である赤外線サーモグラフィーは、欠陥を検出して定量化するのに役立ちます。この検査ツールは、船舶の内部と外部を検査するために、多くの海軍および海洋アプリケーションで使用できます。

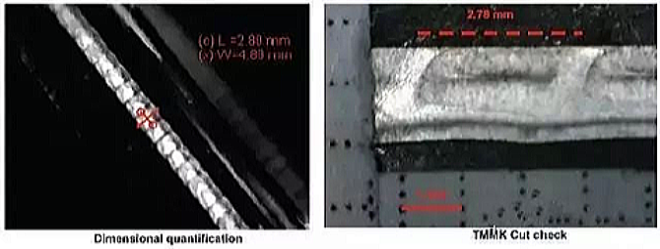

2. 船舶の溶接品質の監視

造船工程では、溶接品質の管理が非常に重要です。スポット溶接、摩擦攪拌溶接、金属不活性ガスアーク溶接のいずれの場合でも、最も重要なのは、2 つの金属片を信頼性の高い方法で結合することです。金属部品を均一な加熱方法で融点まで加熱することで、高品質の溶接を実現できます。溶接品質の従来のテスト方法は、主にハンマーと目視検査です。ただし、これらの方法は非常に主観的です。赤外線熱画像システムは、溶接プロセスの温度変化を監視し、生成された熱画像から溶接強度に関する詳細情報を取得するために使用されます。


3. 船体表面の塗装を検出する


赤外線サーモグラフィシステムが自動車製造工程の測定における塗装面検出にも使用されていることをご存知ですか? 赤外線サーモグラフィシステムは、船舶の広い表面の温度プロファイルを直接視覚化できるため、船舶の塗装工程の監視に最適です。熱画像と塗装層の厚さを組み合わせることで、塗料が乾く前にタンクごとの厚さマップを瞬時にリアルタイムで作成できます。これにより、オペレーターはコーティングされた燃料タンクの修理も容易になります。


他の技術と比較した場合、赤外線熱画像技術の最大の利点は、温度監視プロセスを塗装プロセスに統合できることです。この方法を使用すると、再塗装が必要な領域と塗装済みの領域を直接見つけることができます。最初に塗料をスプレーしてから検査する必要があるため、この方法は超音波よりも効果的です。

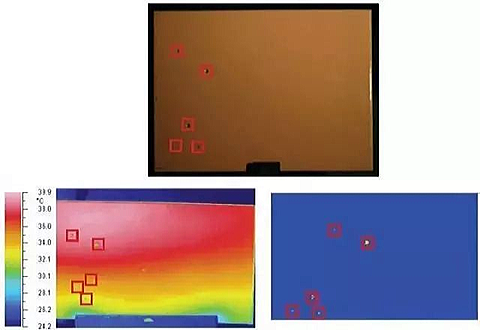

4. 未塗装表面の検出

造船における赤外線熱画像システムのもう 1 つの用途は、バラスト水タンク内の未塗装表面の検出です。この用途では、スポットのサイズが異なると放射率と熱性能が異なるため、熱画像技術はさまざまなサイズの未塗装スポットを検出できます。この技術は、紫外線を使用して蛍光顔料を含む塗料材料を調べる蛍光画像などの他の画像化方法と組み合わせて使用できます。


5. 船舶プライマー腐食の検出

赤外線サーマルイメージングシステムを使用すると、塗装を剥がすことなく、船底が腐食または変形していないかどうかを確認できます。クルーズ船は中東から戻ったときにバラストタンクに油を充填することがありますが、それらの目的地に向かうときは、同じタンクに塩水が充填されます。これはすべて、片道の航海中に船のバランスを保つためです。問題は、これらの塩水が非常に腐食性が高く、この腐食性媒体が船の表面のコーティングを破壊する可能性があることです。バラスト水タンクの保守検査に赤外線サーマルイメージングを使用すれば、スタッフは表面コーティングを剥がすことなく腐食箇所を確認できます。


6. 船舶のアクセスできない部分の検査

赤外線サーマルイメージングシステムは、造船所が船の暗い場所やアクセスが難しい場所を検査するのに最適です。この技術は、物理的に接触することなく、隠れた、検出が難しい場所を検出できます。この技術の2Dスキャンの性質は、海洋船舶が非常に大きいことが多いため有益です。この技術では、サンプルの準備や表面処理の手順は必要なく、塗料や材料のさまざまな配合で実行できます。したがって、この技術は材料の特性によって制限されません。


7. 結論

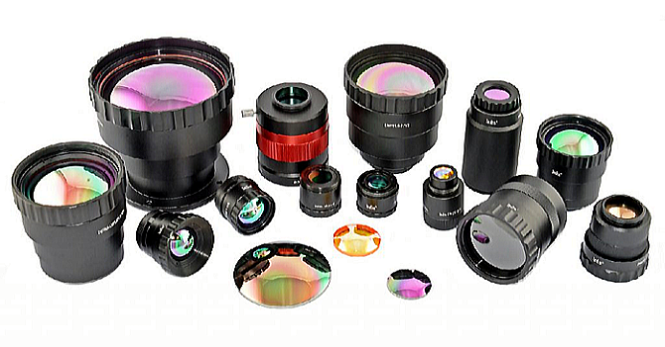

　　　　　　　　　　　Wavelength Opto Electronic社の赤外オプティクス


上記の用途に加えて、赤外線熱画像システムでは、焦点面アレイとプリズムの空間寸法を調整することで、研究者が検出の解像度を制御することもできます。これは、この技術を使用することで、多数の船舶検出問題を解決できることも意味します。赤外線熱画像システムの重要性と船舶構造検査におけるその用途がわかったので、信頼できるサプライヤーから信頼性の高い赤外線レンズを入手することが重要になります。波長オプトエレクトロニックは、ライフサイエンス、セキュリティ、マシンビジョン、熱画像、産業用途向けのさまざまな高性能赤外線光学レンズを、設計と開発からIRシステムの製造と組み立てまで提供し、お客様に完全な赤外線光学ソリューションを提供します。
