光学計測機器：Wavelength Opto-Electronics

オートコリメータ

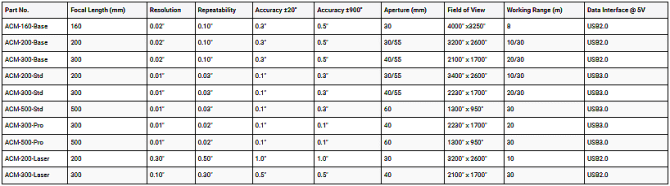

オートコリメータ オートコリメータは小さな角度を高精度で測定し、安定した性能と高い精度を備えながら簡単にアクセスできます。 波長オプトエレクトロニクスは、精度に基づいて、Base、Std、Pro、Laser などの複数のオートコリメータ シリーズを提供しています。 Laserシリーズはレーザー光源を使用し、その他は白色光源を使用します。 Laser シリーズには、レーザーの高出力特性を実現するための CCD チップ位置決め用の追加フィールドがあります。 光学的位置合わせ、精密な角度測定、真直度、平行度、直角度、平面度の測定目的に役立ちます。

製品一覧


セントレーション測定器

セントレーション測定器 SCTシリーズは、V字型治具を使用して口径100mm以下の単レンズの中心測定に使用します。 ACTシリーズは、高精度・超高精度のエアベアリングターンテーブルと4次元レギュレータを使用して、口径400mm未満（またはカスタマイズ可能）の球面および円筒光学部品のセンタリングアセンブリおよびセンタレーション測定に使用されます。
　　測定モード：透過率（RC：半径曲率）/反射率（EFL：有効焦点距離）
　　EFL精度: 0.1% - 0.3% @ 3-25mm / 0.03% - 0.1% @ 25 ? 500mm / 0.1% - 0.3% @ 500-1000mm
　　ライト: コールドライト & LED ライト

製品一覧


フォコメータ

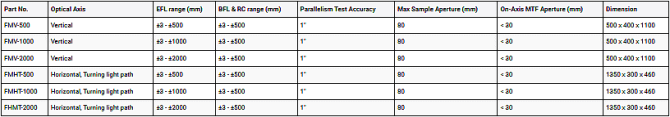

フォコメーターは、EFL (有効焦点距離)、RC (半径曲率)、BFL (後方焦点距離)、軸上 MTF (変調伝達関数)、および口径 80mm 未満の光学部品の平行度の測定に役立ちます。 WOE は、光軸 (垂直/水平) の状態に基づいて 2 つのバージョン (FMV および FMHT) のフォコメーターを提供します。
　　光軸：垂直/水平、光路回転
　　EFL再現性: 0.03% - 0.2%
　　EFL精度: 0.1% - 0.3% @ 3 ? 25mm / 0.03% - 0.1% @ 25 ? 500mm / 0.1% - 0.3% @ 500 ? 1000mm
　　BFL & RC 再現性: 0.02% - 0.2%
　　BFL & RC 精度: 0.05% - 0.3%
　　軸上のMTF再現性: ±0.02
　　軸上精度: ±0.05
　　ライト: 冷光 @ 546.1nm/LED ライト

製品一覧

ゴニオメーター

ゴニオメーターは、高精度エアベアリング ターンテーブル、高精度角度センサー、オートコリメーターで構成されています。 0° 〜 180° の二面角、0° 〜 360° の 3 次元回転角、光学デバイスのビーム曲げ角、および材料の屈折率の絶対測定に役立ちます。 直角プリズム、五角プリズム、多角プリズムなどの光学プリズムや各種精密測定ブロックの高精度検査、光学系の高精度デバッグや光学デバイスの空間の精密な位置決めに使用できます。
　　測定角度：二面角：0°〜180°／任意角度：0°〜360°
　　ターンテーブル直径: 200mm
　　オートコリメータ焦点距離: 200mm
　　オートコリメーター口径: 30mm

製品一覧
