集光レンズは、レーザビームからの平行光を集光させるために使用されます。 当社の集光レンズは光学ガラスまたは ZnSe 材料でご利用いただけます。
ガラス集光レンズには、エアスペースまたはアクロマチックセメント接合のバリエーションもあります。
このシリーズのガラス集束レンズは BK7 (LBK) または溶融シリカ (LFS) で作られています。 光は一方の側から入り、反対側から出ます。 その目的は、レンズを通る光の波面曲率を変更することです。 次に、レーザー ビームを非常に小さい正確なスポット サイズに集束させるため、グラフィック イメージの彫刻、金属片の溶接、さまざまな種類の材料の切断に広く使用されます。 さまざまな波長に応じたさまざまなコーティングと材料をご用意しています。

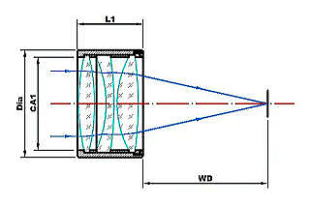

エアスペース型ガラス集光レンズを開発する目的は、収差を最小限に抑え、最小のスポット サイズを達成することです。 色消しトリプレット集光レンズは色補正されています。 作業用レーザー ビームと検査用可視ビームは両方とも、同じ焦点または 2 つの最も近い焦点に焦点を合わせます。

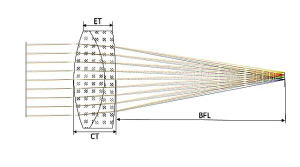

これらは、1064nm レーザー用の接合ダブレット レンズであり、可視波長用に色補正されています。 これらは、低分散クラウン ガラスと高分散フリント ガラスの組み合わせで構成されています。 これらは、ビジョンシステムが装備されているレーザー切断および溶接用途に適しています。
・直径公差: +0/-0.13 mm
・厚さ公差:±0.25 mm
・焦点距離許容差: ±2 %
・エッジの厚さの変動 (ETV): ? 3 アーク分
・クリアアパーチャ: > 90 %
・表面平坦度: 1 インチ径あたり λ/4 @632.8nm
・表面品質: 40-20 S-D / 20-10 S-DAR コーティング: 表面あたり R < 0.2 %
・コーティング: 利用可能なオプション | 260〜400nm / 400〜700nm / 750〜110nm / 1000〜1200nm
/
1200〜1600nm
ZnSe 平凸レンズ (LZ) は正の焦点距離を持ち、平行ビームを小さなスポット サイズに集束させるために使用されます。 ZnSe 平凹 (LZ) レンズは負の焦点距離を持ち、平行ビームを発散させるために使用されます。 球面収差を最小限に抑えるために、これらのレンズの曲面は光源に面する必要があります。 正メニスカス凸凹 (LZM) レンズは、中心が厚く端が薄い集束レンズで、実像を生成します。 レンズの凹面側の曲率半径は凸面側よりも大きくなります。 球面収差を最小限に抑えるために、レンズの凸面を光源に向ける必要があります。 球面収差を最小限に抑え、入射平行光に対して最小の焦点サイズを生成するように設計されています。
・直径公差: +0/-0.13 mm
・厚さ公差:±0.2 5 mm
・焦点距離許容差: ±2 %
・エッジの厚さの変動 (ETV): ? 3 アーク分
・クリアアパーチャ: > 90 %
・表面平坦度: 1 インチ径あたり λ/4 @632.8nm
・表面品質: 40-20 S-DAR
・コーティング: 表面あたり R < 0.2 % @10.6μm
