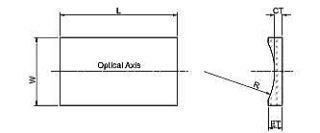

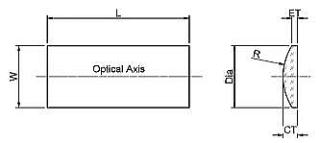

シリンドリカルレンズ シリンドリカル レンズは、入射ビームを単一の焦点ではなく単一の焦点線に集光させるために使用され、正と負の両方の焦点距離があります。 これらは、平凹または平凸の円筒形の表面を持つ円形または長方形のオブジェクトです。 これらは、ビームを焦点ではなく焦点線上に集光させるという点で球面レンズとは異なります。 そのアプリケーションには、レーザ スキャナー、レーザダイオード システム、分光光度計、プロジェクター、光学データの保存および検索システムが含まれます。 弊社では、光学ガラスまたは ZnSe 材料でさまざまな仕様の円筒レンズを設計および製造します。
・直径公差: +0/-0.25mm
・厚さ公差:±0.25mm
・平行度: ? 10arcsec または 30 ± 5arcmin
・有効口径: 中心直径の ? 85%
・表面品質: 10?5 スクラッチ & ディグ
・AR コーティング: 1064nm で表面あたり R?0.25% (単一波長) | R?0.3% @ 1064nm (二重波長)
・損傷閾値: 10 J/cm2、10ns、20Hz @ 1064nm (単一波長)| 3.5 J/cm2、10ns、20Hz @ 532nm (二重波長) |
7 J/cm2、10ns、20Hz @ 1064nm (二重波長)
・寸法公差:+0/-0.13mm
・厚さ公差:±0.25mm
・焦点距離許容差: ±2%
・エッジの厚さの変動 (ETV): ? 3 アーク分, クリアアパーチャ: >90%
・表面平坦度: 1 インチ直径あたり λ/4@632.8nm
・表面品質: 60-40 S-DAR
・コーティング: 表面あたり R<0.2% @10.6μm
