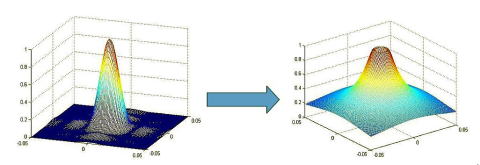

光領域の特別な種類としてのボルテックス(Vortex)ビームは、中空の光強度分布とスパイラル位相分布をしています。 この素子は、ガウスビームをボルテックスビームに変換します。レーザ加工やマイクロ粒子のマニピュレーション、自由空間光通信、量子情報処理、光画像処理などの重要な用途があります。 当社では、集光レンズと組み合わせたボルテックスビームのスパイラル位相板を使用します。その結果、焦点面に制御可能な直径サイズの利点を達成します。
微細粒子の光子マニピュレーション 光通信 量子情報処理 光学画像処理

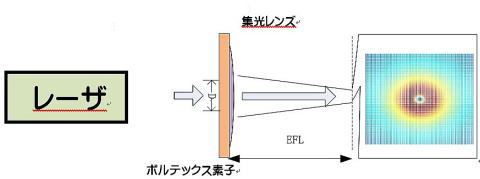

ボルテックスレーザビーム整形の典型的なシステムは、次の図のように、ボルテックス素子と集光レンズで構成されています。
お客様には、以下のパラメータをご提供していただく必要があります。
・レーザの波長
・スパイラル位相板トポロジカルチャージ
・ターゲットでの作業距離スポットサイズ、回折限界スポットサイズは非常に重要であり、以下の式で提示されます。
ここで、
L:ワーキングディスタンス
D:スポットサイズ
トポロジカル電荷の外径サイズおよびプロセスで使用される部品の回折限界サイズに依存し、そのコア素子と垂直入射光を確実にすることが重要です。
