広帯域誘電体ミラーは、NIR および IR 領域の 3 つの異なる可視スペクトル範囲で使用できます。 その主な目的は、光の方向を変えて光学システムのサイズをコンパクトにすることです。 これらは、可視、NIR、および IR 範囲の広帯域反射が要求されるアプリケーションでのビームガイドに利用されます。 Wavelength Opto-Electronic は、高度な表面平坦性、低散乱、高反射率を備えた広帯域誘電体ミラーを提供します。
・材質: BK7 または溶融石英
・寸法公差:+0.0/-0.2 mm
・厚さ公差:±0.2 mm
・表面品質: 20/10 S-D
・クリアアパーチャ: > 90 %

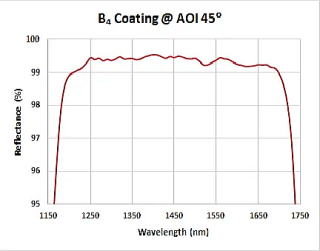

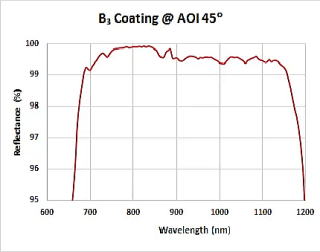

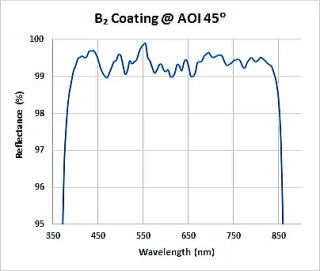

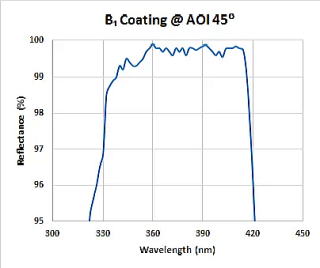

・反射率: > 99 %
・入射角: 45°
・平坦度: < λ/10 @ 632.8 nm (25mm レンジあたり)
・面取り: 保護 < 0.5 mm x 45°
・コーティング: 誘電体 HR
・損傷しきい値: > 5 J/cm2、20 ns、20 Hz、@1064nm
・直径公差: +0/-0.2 mm
・クリアアパーチャ: > 90 %
・厚さ: < 10 mm
・表面品質: 60-40
・CWLシフト:< 0.02 nm/℃
・入射角: 0° +/- 5°
