UV レンズの波長範囲は 200nm 〜 385nm で、アポクロマート レンズにより紫外光から可視光線のスペクトル画像を形成できます。 このレンズは、紫外線カメラやイメージ増倍管の観察に使用でき、ガラス、プラスチック、フィルムなどの材料の表面にある不明瞭な指紋を効率的に検出して除去することもできます。
これらのレンズは、チェイスライト口径、高精度、高解像度の特徴を備えており、航空機霧遮断ブラインドドロップ、ミサイル接近警報、船舶霧遮断パイロット、森林火災警報器、送電網安全監視、海上捜索などの多くの分野で広く使用されています。 救出と至近距離犯罪捜査。
高電圧機器が放電すると、電界の強さに応じてコロナ放電、アークフラッシュ、アーク放電が発生し、空気中の電子が継続的にエネルギーを獲得・放出し、紫外線を放射します。 UV イメージングでは、この原理を利用して UV 信号を受信します。 UV 光学系はソーラーバインドイメージングに関与しています。 190?285nmの波長帯域の太陽放射は、大気中を通過するときにオゾン層に完全に吸収されます。 他の成分の散乱と、オゾン層の下の大気中の表面オゾンもそれを吸収し、地面近くに自然の「日射ブラインド」を作り出します。そこでは、自然に発生する太陽信号がほとんど完全に検出されなくなります。
UV イメージングでは、放出された UV 光信号が処理され、スクリーン上の可視光によって形成された画像と重ね合わされ、放電の位置と強度を決定できるようになります。 当社の UV レンズは、電磁スペクトル内の X 線および可視光全体で使用するために開発されました。 当社の UV レンズは 200nm 〜 385nm の範囲の波長を持っています。 アポクロマートレンズにより、紫外光から可視光のスペクトルにわたって画像を形成できます。 UVカメラや観察用の画像増倍管などに使用できます。 クローズアップ レンズを追加すると、ガラスなどの素材の表面に付いた不明瞭な指紋を検出して効率的に除去できます。

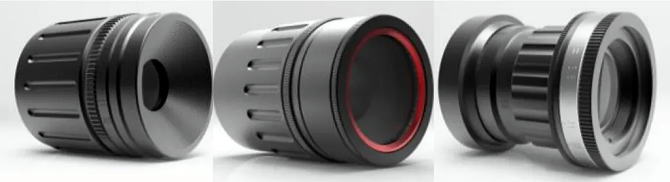

図 1. 典型的な UV レンズ アセンブリの写真
モデル | 範囲 |
---|---|
固定焦点レンズ | EFL:10〜300mm |
ズームレンズ(1.5倍 | EFL:40〜60mm |
スーパーアクロマートレンズ | 波長:200〜1100nm |
表 1. モデル範囲
UV レンズは、チェイス ライト口径、高精度、解像度の機能を備えています。 ソーラーバインドイメージングでは、地球上のソーラーブラインド紫外線帯域の光の存在は、通常、次の 3 つの場合のみで構成されます。 (1) 銃撃、爆発、高電圧送電によって発生する火災やコロナなどの不自然な危険信号 ライン漏れ。 (2) 人工の太陽光に明るい紫外線光源。 (3)強い落雷などの異常気象。 これは、「暗い部屋」でソーラーブラインド UV 信号が検出された場合、ミサイル攻撃などの特定のイベントが発生することを意味します。
表層から15km以内のエリアはノイズの影響を受けないため、高度な画像処理を行わずに対象物を検出できます。

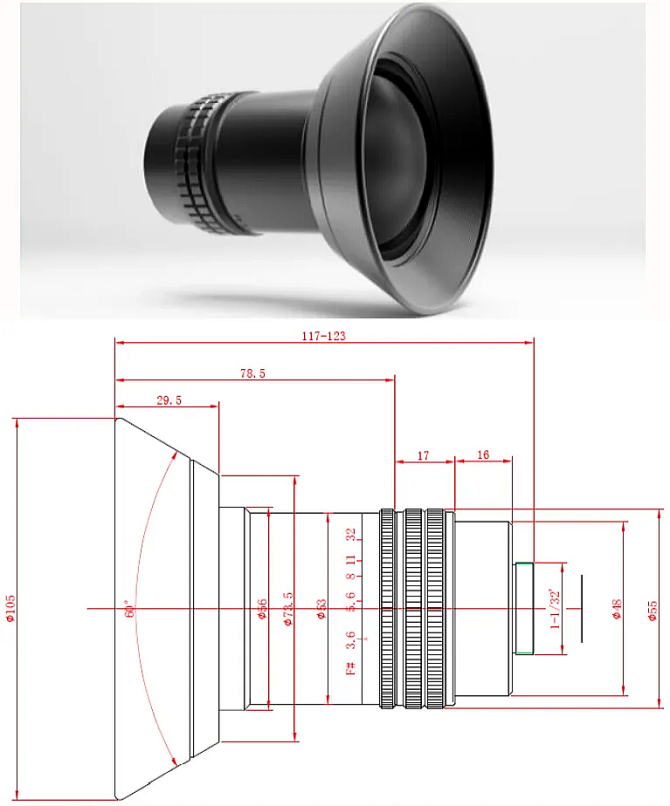

図2 UV90度広角レンズの配置
UV広角レンズの主な仕様は以下のとおりです。 市場の同様の製品と比較して、広角歪みが小さく、ピクセル解像度が優れているため、日射遮蔽のイメージングや検出に役立ちます。
波長 | 254+/-20 nm |
焦点距離 | 9.2 mm |
BFL | 13.5 mm |
口径 | F#3.6 (手動可変) |
FOV (撮像面) | 18 mm |
FOV (角度) | 90° |
作動距離 | 20cm ~ ∞ |
角度歪み | </= 2 % |
MTF | 70 Ip/mm > 0.3 |
マウント | Cマウント |
作業温度 | - 40 ~ 50 °C |
表 2. 1 つのタイプの UV レンズの主な仕様
UV 検出器には、UV イメージ増倍管、UV ICCD/ICMOS、ソーラーブラインド UV フィルター コンポーネントが含まれます。 これらは、UV イメージング/検出システムのコアを形成するための重要なアセンブリです。 UV 検出器と UV レンズ/光学部品の機能を組み合わせることで、さまざまな用途に合わせたカスタマイズ ソリューションを提供できます。
図 2. UV 検出器アセンブリのコンポーネント
UV イメージング技術は、以下のアプリケーション シナリオに使用できますが、これらに限定されません。
・船の霧を破る操縦
・森林火災警報器
・電力網の安全性監視
・海上捜索救助
・衛星ナビゲーション
・航空機の霧を遮断するブラインドドロップ
・ミサイル接近警報
・太陽光の下でのセキュリティ機能の識別を文書化します (パスポート、免許証など)。
・至近距離の犯罪捜査。 潜在的な指紋、足跡、隠れた血痕、繊維などを検索します。
電力および高速鉄道システムでは、図 3 左に示すように、UV イメージングを使用して高感度のコロナおよびアーク検出を実現できます。 終日盲目状態でも太陽光を 100% 遮断し、高感度のコロナおよびアーク検出を実現します。
図 3. ソーラーバインド UV イメージングの応用
もう 1 つの重要な用途は、森林火災警報器です。 太陽光の下で「暗い部屋」の雰囲気を透過できない既存の火災警報器技術と比較して、UV イメージングは太陽光盲目に適応します。 第二に、環境/天候の変化や高温の干渉源の影響を受けません。 高感度紫外線イメージング技術を活用し、数キロメートル離れた場所でも火災の発生をリアルタイムに検知できます。 ジンバルを設置するか (図 3 右に示すように)、ヘリコプターに設置して森林エリア全体をカバーすることでカバーできます。
波長 | 185 ? 330 nm |
ピーク応答 | 245 nm |
陰極の直径 | 18 - 25 mm |
照射感度 | 40 mA/W @254 nm |
解像度 | 20 lp/mm |
バックグラウンド照射 | 5×10-11W/m2 |
照射利得 | 108(cd/m2)/(W/m2) |
サイズ(mm×mm) | Φ35.5 × 17.6 / Φ 45.5 × 18 |
使用温度 | - 55 〜 70 °C |
表 3. UV 増倍管の主な仕様
パラメータ | 18-ICCD | 25-ICCD |
波長 | 185 ? 330 nm | 185 ? 330 nm |
CCDサイズ | ハーフインチ | ハーフインチ |
CCD ピクセル | 752 x 582 | 752 x 582 |
倍率 | 1:2.2 | 1:3.1 |
解像度 | 15 | 15 |
感応エリア | 14mmx10.5mm | 20mmx15mm |
出力信号 | コンポジットビデオ/イーサネット100fps | コンポジット ビデオ |
入力電圧 | DC12、5 | DC12、5 |
使用温度 | -25 to 45 °C | -25 to 45 °C |
表 4. UV ICCD/ICMOS センサーの主な仕様
波長 | 264 +/-3 nm | 264 +/-3 nm | 264 +/-3 nm |
ピーク透過率 | >20 % | >20 % | >20 % |
帯域幅 | 20+/-3 nm | 20+/-3 nm | 20+/-3 nm |
シリアル | RMF-A | RMF-B | RMF-C |
サイズ | Φ31.5 x 21.5 | Φ31.5 x 26.3 | Φ37 x 21.5 |
口径 | Φ22.5 | Φ22.5 | Φ30 |
質量 | <40g | <50g | <60g |
使用温度 | -40〜60℃ | -40〜70℃ | -40〜60℃ |
信頼性 | GJB-369A-98 および GJB-150 | GJB-369A-98 および GJB-150 | GJB-369A-98 および GJB-150 |
表 5. ソーラーブラインド UV フィルターの主な仕様
