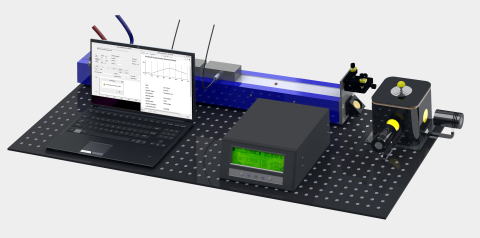

レーザ熱量測定システム (カロリメトリー)

Wavelength社が新たに開発したレーザ熱量測定システムは、オプティクス製造における費用対効果の高いソリューションの測定装置です。この装置は、反射ミラーおよび透過ウインドウを含む相対的に薄いサンプル(2mm-9mm)のトータル吸収係数(表面および容積)を決定します。吸収測定技術に基づく10.6μmでのレーザオプティクスのコーティング特性を評価する最初の測定装置です。(カタログはこちら) (最新パンフレットはこちら)


仕様(型名:LVCM-001)

ワークステーション
 レーザ     出力 10W
波長 10.6μm
出力安定性 <3%
冷却 水冷
アライメント光 可視光
 温度測定 分解能 <0.1度
サンプル ・EFL: 5インチ焦点距離、平と凸、1.5インチ径
・EFL:7.5インチ焦点距離、平/凸、1.5インチ径
・透過ウインドウ吸収率〜0.25%、1インチ径、
3mm厚み
・反射ミラー吸収率〜0.25%、1インチ径、
3mm厚み
・ゴールデン・サンプル提供可
 電気系統 電源 240V (13Aフューズ)
 動作条件   振動制御 最低VC-B(3μm)
湿度 <50%
温度 24±1度
 物理的仕様     エンクロージャー 黒色陽極処理フレーム
専有面積 2m(L)×1m(W)×0.5m(H)
温度 24±1度
重量 <50Kg
コンピューター
 モニター >17インチLCD
 RAM 4GB
 ハードディスク >100GB
 PCIスロット 最低2
ソフトウェア
 OS Windows XPまたはWindows 7
 GUI        温度を度で表示
データを時間領域で表示
吸収係数を%で表示
ON/OFFのコントロールボタンでデータ集積を表示
データ・セーブ・ボタンでファイル名に入力およびフォーマット
 データ集積  温度のデータ集積の機能で
集積速度>1ポイント/度、熱センサーの感度に依存
 データ処理  吸収係数の計算処理
テキスト・フォーマットでセーブ・データ
 据付ファイル CD-ROM
